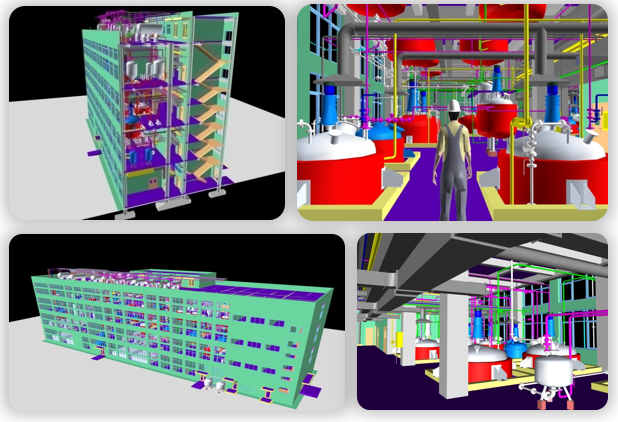

對整個廠房的三維模型進行剖切以查看內部情況。此圖給出了廠房側面的一個剖分 視角。可以發現：建筑結構、設備尺寸與就位位置、工藝管道和閥門的布局與連接、 暖通系統、消防管道等各個專業的信息全部綜合在了一個三維模型中。將檢查碰撞的 工作在前期設計過程中就全部解決，對潛在問題變得可遇見。大幅提高了規劃設計的 嚴謹性和工程施工的科學性。

可以在三維建模的過程中參照配合施工進度計劃，加入時間軸，模擬實時的施工進度，將三維設計提至四維施工的更高高度。減少返工、科學控制成本、有利于調度協調，能科學合理地提高工程質量，增加施工單位的效益。

整個三維模型的設計，最終效果是在3D漫游軟件Navisworks內整合并查看的。

可以添加一個第三人視角，模擬真實情景下，員工在廠房?jī)?nèi)部的從視角變換到空間行動的情況。
